装修干货 | 装修电路基础知识双手送上~

推荐人:聂晓蟹 最后更新于 1月前

标签: 家装经验


(更多装修干货请关注微信公众号 “小蟹生活家”)


上周干货给大家更新了水路改造知识,不知道大家有没有仔细看呢?这周这篇我们继续讲讲电路知识~

电路知识比水路知识更加专业而且复杂,那些专业词汇都会让我们这些门外汉看的十分头疼,从这期开始,小蟹给大家好好捋一捋家装电路知识吧~

这期,我们先从基础的开始~


1 小电线大学问

电线送到家时都是一捆一款的,大家要看一下外观有没有破损,再看看制造日期,最好使用三年以内的电线。合格的电线上会印上检验认证“CCC”字样。

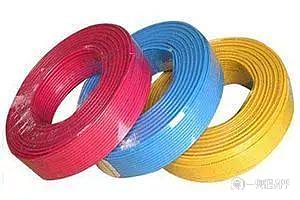

从颜色上看,一般火线用红色 ,零线用蓝色,地线用黄绿双色线,便于日后维修。

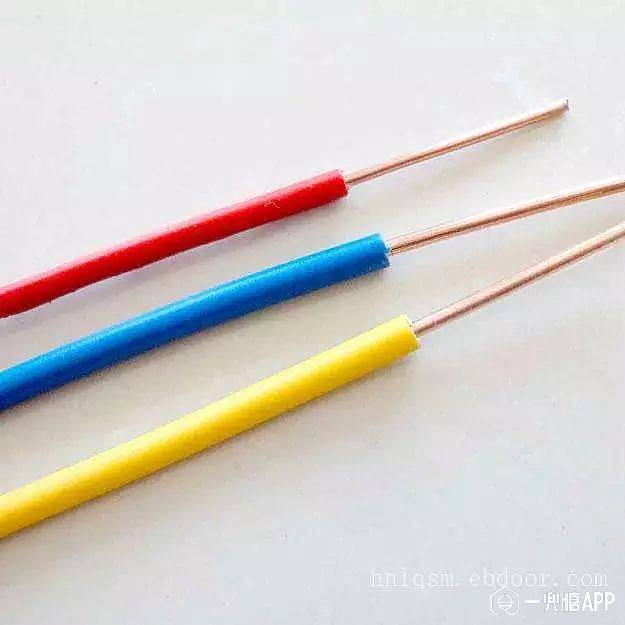

现代家庭中大多使用铜线。电线铜芯分单一铜芯的实心线与多股的绞线,家居装修以实心线为主。

布线材料一般由强电线、弱电线、PVC线管及线管配件以及电气开关等组成。

由于每一种材料都有很多品种,质量好坏不一,因此价格相差很大。就电线来,一般常用电线规格为1.5、2.5、4、6、10,平方毫米等,而每一种规格又有很多品种,如BVT(双塑保护)、BV(单塑保护)、2R-BW(阻燃双塑)、2R-BV(阻燃单塑),而且等级也有所不同,有国际标准、国家标准、还有些不达标的,其价格相差1-2倍,甚至3-4倍。标准PVC管道,其管外侧距离管口不到1米处有连续阻燃标记和制造厂标,且管口平滑。家用一般BV也就够了,当然能阻燃最好了。但吊顶或护墙板内的暗线必须有阻燃套管保护。

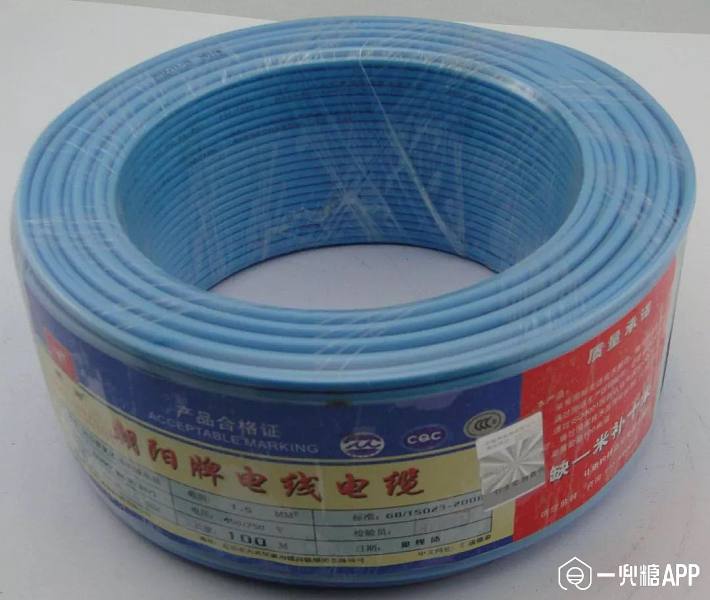

电线的标签上查看制造日期,最好在三年内。



2 电路布线基础知识


1.电路改造分为强弱电两类,强电就是指一般供电的电线,弱电包括网络线、电视线(卫星电视线也一样)、电话线、家庭影院音箱线、视频连接线、音频连接线、红外转发线等)。将上述线材开槽、穿管、布在家中各处需要连接的位置。

2.水电改造前最好都要有设计施工图,布线时不要盲目,要计划和设计好家具家电使用位置,方便以后家庭生活使用。

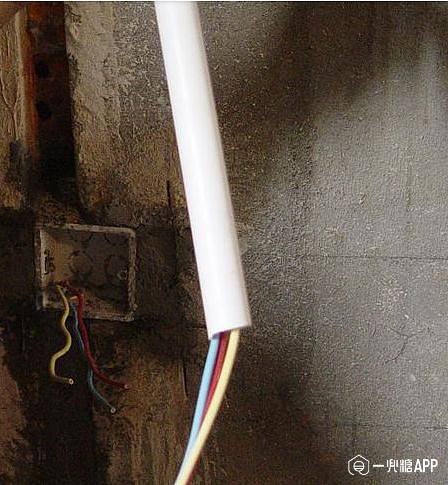

3.布线应尽可能布成活线:“活线”就是可以通过面板或过线盒直接拉出来的线。如果以后线路老化或是出现渗水等意外情况,它可以不动家里的墙面和地面,就可以轻松的将旧线换成新线,方便后期维护和升级。

4.电线一定套PVC线管及配件,符合建设部的要求、重量轻、不易造成墙面裂缝.。

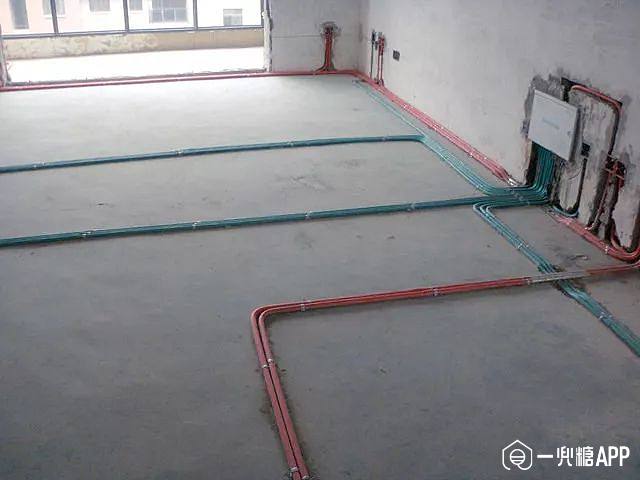

5.相对于上篇说到的水走顶,那电就要走地了。不过也要根据家庭情况自己看水电走线位置,走顶的话花费会更大一些。

电路布设上要求横平竖直,绝对不能斜线布设,斜线会造成多个线路的交叉,不同电线之间的高度差也难以解决。




3 电路施工过程注意


1.开槽

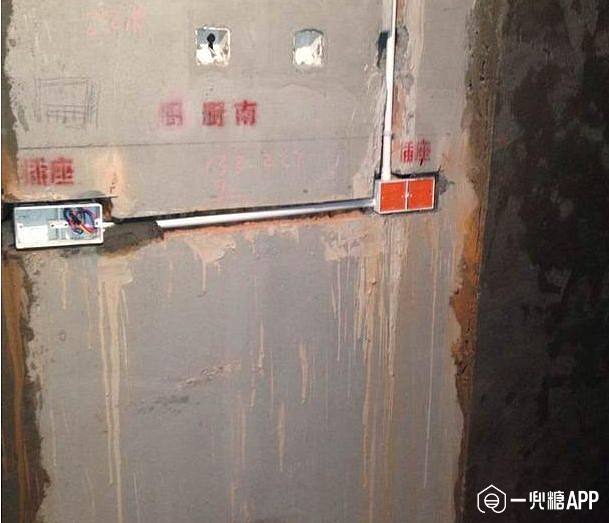

定位完成后,电工根据定位和电路走向,开布线槽。线路槽很有讲究,要横平竖直。不过,规范的做法,尽量少开横槽,会影响墙的承受力。开槽深度应一致,一般为PVC管直径+10mm,要求槽线笔直。首先在墙面弹出控制线后,再用云石机切割墙面人工开槽。

2.强弱电走线注意

弱电系统与电力、照明线路不得同管铺设、同出线盒(中间有隔离的除外)、同连接箱安装。强电和弱电的管槽之间平行距离应至少在300mm以上,最好是500mm。如无法避免强弱电相交,则交叉点必须呈90度直角,避免斜面串扰。

3.火线零线位置要接好

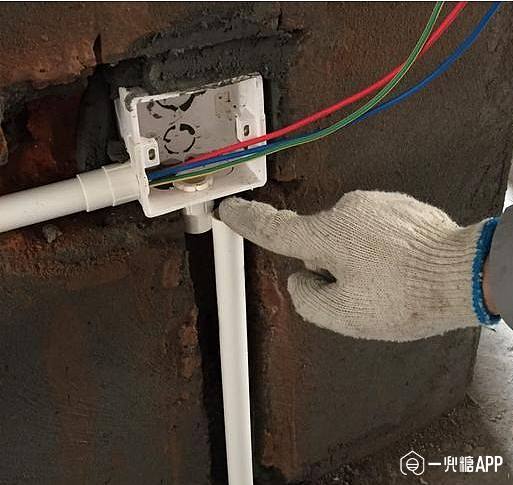

插座上的火线、零线、保护接地线,不应接错位。一定要严格遵守“火线进开关,零线进灯头,左零右火,接地在上”的规定。开关要接在火线上,螺口灯头的舌芯接相线。线盒内导线应留有余量,长度宜为150mm。

4.同一回路电线应穿入同根管内,电线总截面积(包括绝缘外皮)不应超过管内截面积的40%。



5.同一室内的电源、电话、电视等插座面板应在同一高度,电源线及插座与电视线及插座的水平间距不应小于一个暗盒的距离。




6.PVC管应用管卡固定,它的接头均用配套接头,用PVC胶水粘牢,弯头要用弹簧弯曲。


7.当布线长度超过15米或中间有3个弯曲时,在中间应该加装一个接线盒。因为拆装电线时,太长或弯曲多了,电线无法从穿线管中穿过去。

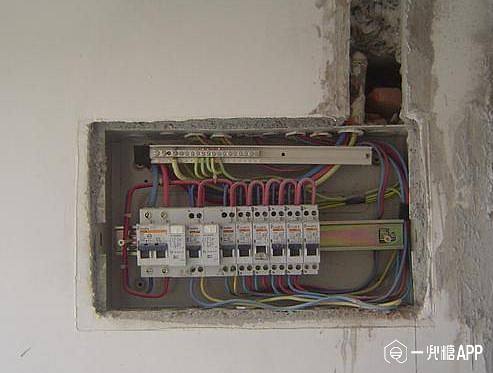

8.配电箱内应设动作电流30mA的漏电保护器,分数路控开,保护断路器。保护断路器的工作电流应与终端电器的最大工作电流匹配。



9.一般情况下,电线线路要与煤气管道、水管,同一平面≥100mm,不同平面≥50mm空调挂机插座安装离地面需2米以上。

没有特别要求的前提下,插座安装应该离地30公分高度。



10.家庭装修中,电线只能并头连接,绝对不是我们平时随便一接那么简单。接头处采用按压,必须要结实牢固,接好的线,要立即用绝缘胶布包好。


11.家里不同区域的照明、插座、空调、热水器等电路都要分组布线;一旦需要断电检修时,不会影响其他电器的正常使用。


4电路验收检查注意



1.漏电开关安装正确,动作正常。


2.电气器件、设备的安装固定应牢固、平整。


3.电器通电试验、灯具试亮及灯具控制性能良好。开关、插座、终端盒等器件外观良好,绝缘器件无裂纹,安装牢固、平整,安装方式符合规定。


4,并列安装的开关、插座、终端盒的偏差,暗装开关、插座、终端盒的面板、盒周边的间隙符合规定。


5.弱电系统功能齐全,满足使用要求,器具安装牢固、平整。工程交接验收时,要提交下列资料:①配线竣工图,图中应标明暗管走向(包括高度)、导线截面积和规格型号。②漏电开关、灯具、电器设备的安装使用说明书、合格证、保修卡等。③弱电系统的安装使用说明书、合格证、保修卡、调试记录等。


总结后记:

本期的电路布线的基础知识就结束啦,你看的是不是还晕晕乎乎的。其实这还不是特别细致的,只是大概为大家总结了一些知识点。非常专业的请百度查找~

小蟹想说的是,其实如果你找到了很好的装修公司或者施工队,他们有很好的电工,那你基本可以放心,这些工艺都会给你做的很好。你只要在开关插座的布置上下点功夫就行了。

但是如果你要找一些没路数的散工,就可能会走成我们楼上那家,只是走线都是一个弧度,这样非常不规范的悲惨情况。

再次强调,基装不可逆,避免以后发生漏水、跳闸,日用生活都很问题百出的情况,大家要不然自己多学知识,不然还是老老实实找可靠的施工队。关键性的问题上我们要懂一点,去审核一下工程就可以了。

电路知识还有好几期,我们继续学下去吧~

(本期知识图文来自网络整理,如有问题欢迎指正~)
